Velox Fukthaltsmätning

Radiobaserad fukthaltsmätning


Velox-systemet är utvecklat för att ge snabb, noggrann och kontinuerlig fukthalt i träbaserade material. Monterat på transportband går radiovågorna igenom materialet och ger ett medelvärde på fukthalten för allt som ligger på bandet.

Placering och användning

Logistik och behov varierar mellan anläggningarna. Exempel på hur fukthaltsmätning appliceras i olika fall
  • Mätning på väg mot lager och styrning av olika fuktig träflis till olika mellanlager.
  • Mätning från 2 lager och styrning av blandningen för jämn fukthalt.
  • Mätning in mot lager med visning av genomsnittligfukthalt i realtid och finjustering av recept
  • Mätning in mot pannan och styrning av uppfuktning av bränslet

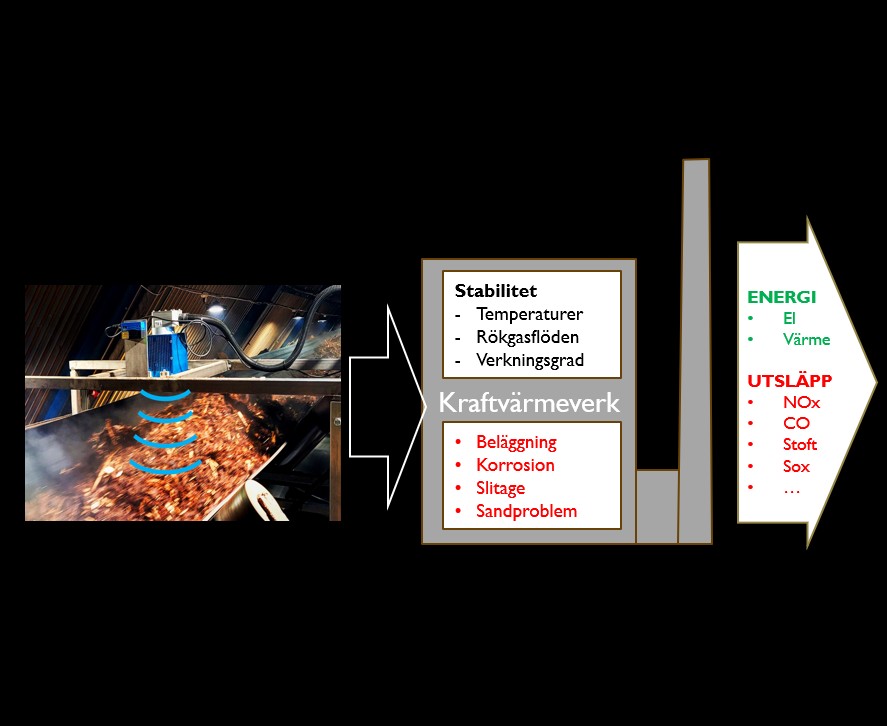

Fördelar på Kraftvärmeverk

Fukthalten har stor inverkan på förbränningen. Noggrann mätning är nödvändint för god styrning. Med rätt och jämn fukthalt nås en stabil förbränning med färre problem:
  • Jämn fukthalt minimerar variationerna i temperatur, rökgasflöden och verkningsgrad
  • Rätt fukthalt minskar risken för korrosion, beläggningar och slitage inuti pannan
  • God kontroll på fukthalten bidrar till minskade utsläpp
Utan överraskningar med för torrt eller för fuktigt bränsle ökar driftsäkerhet och tillgänglighet.

Verkningsgrad

Med dagens höga bränslepriser blir bränsleförbrukning och verkningsgrad viktigt. Med kontinuerlig mätning av fukthalt kan tillförd energi beräknas och tillsammans med bränsleflöde och producerad effekt, beräknas verkningsgraden momentant. Detta gör det möjligt att optimera verkningsgraden och spara in på bränsle och bränslekostnader.

Fördelar i Pappersmassatillverkning

Vid tillverkning av pappersmassa som skall vidareförädlas till olika typer av papper och kartong används dels returmaterial och dels stamvedsflis från barr och lövträd.

Torrhalten i stamvedsflisen som skall kokas är en viktig faktor för att anpassa tillverkningsprocessen så att rätt kvalitet nås. Med väl känd torrhalt kan mängden kemikalier doseras mer exakt, vilket ger besparingar i både använd energi och i minskad förbrukning av process-kemikalier.

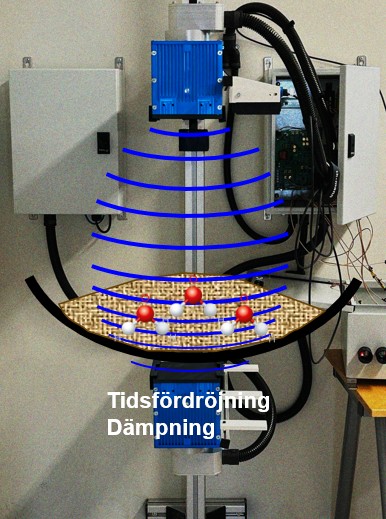

Velox Funktion


Systemet skickar mikrovågor från en sändare, igenom materialet på t ex ett transportband och till en mottagare. Mängden fukt i materialet påverkar hur mycket vågorna absorberas och saktas ner. Absorption och tidfördröjning för olika väglängden registreras med hög noggrannhet och utifrån det beräknas fukthalten av en maskininlärd modell.

Fukthalten skickas ut via t ex 4-20mA, modbus eller WiFi till styrsystem där informationen lagras, presenteras för operatörer och används för styrningen av t ex förbränningsprocessen på kraftvärmeverk eller mängden kemikalier som tillsätts vid tillverkning av pappersmassa.

Ultra Wide Band Radio-sensor

Velox sensorer använder Ultra Wide Band (UWB) radio vilket innebär att en mängd frekvenser skickas ut samtidigt. Exempel på fördelar med UWB:
  • Effekten sprids ut i frekvensbandet, vilket ger låga effekter på varje frekvens så att annan utrustning ej störs
  • En bredd av frekvenser minimeras risken att annan utrustning skall påverka sensorn.
  • Ett brett frekvensband ger hög upplösning i tid vilket ökar noggrannheten i mätningen
  • Olika frekvenser påverkas olika av vatten och trä, vilket ökar informationen och robustheten i mätningen.

Drift och Underhåll

Instrumentet mäter kontaktlöst med radiovågor vilket gör att inget slitage förekommer och kalibrering som görs vid installation gäller för alla flisade trädbaserade material. Tillsammans tar det bort behovet av regelbundna kalibreringar eller omkalibrering vid byte av material.
Om olyckan ändå är framme erbjuder Radarbolaget service och serviceavtal, vilket också inkluderar mjukvaru-uppdateringar när nya releaser är tillgängliga.

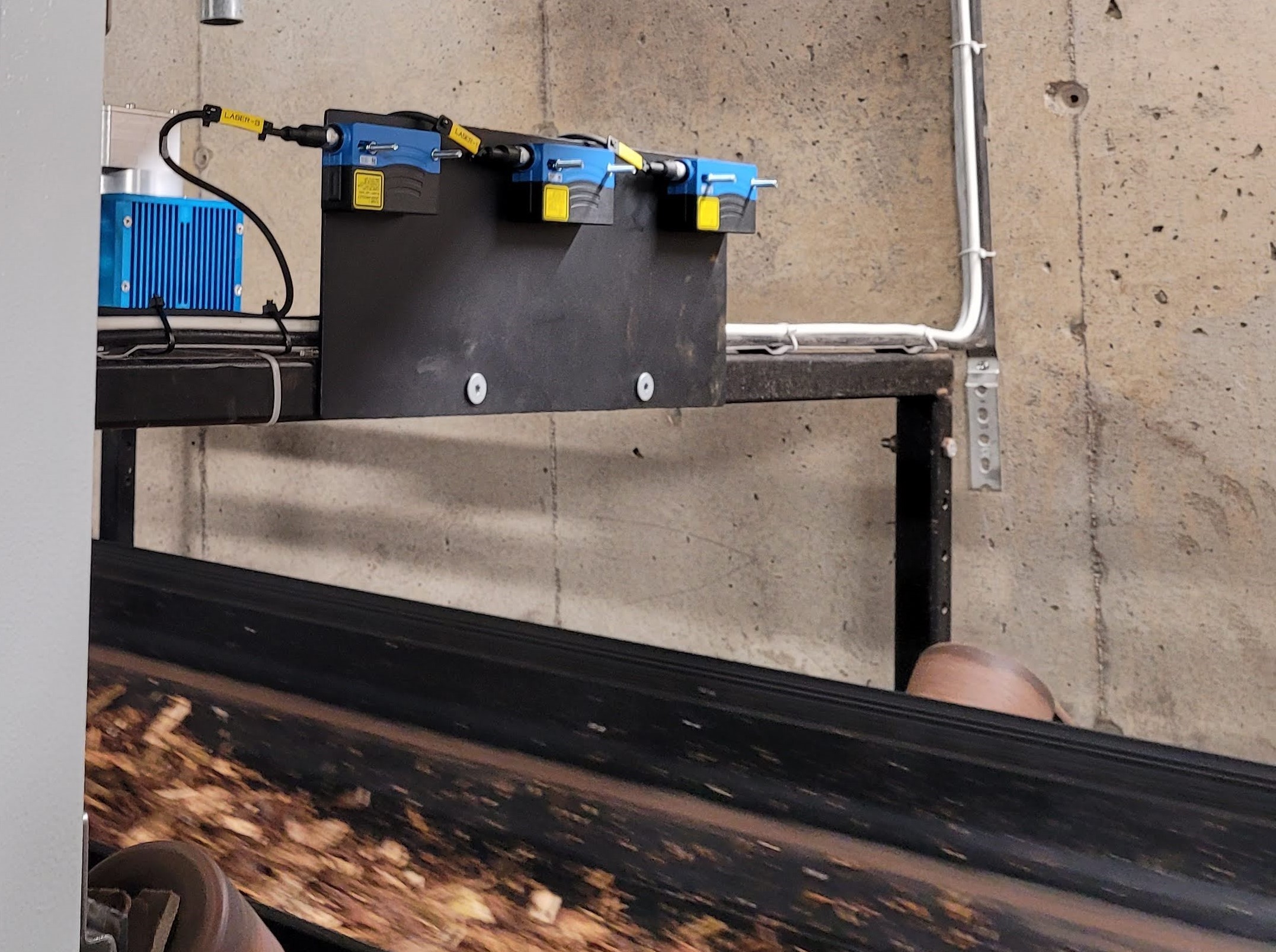

Installation

Utrustningen är enkel att installera med minimal stopptid. Mekaniskt monteras utrustningen på en standard-ställning som vid behov anpassas för lokala förhållanden. För inkopplingen behövs:
  • El: 230V, 10A
  • Utgående signal: 4-20mA eller modbus
  • Tryckluft för laser-purge /renhållning
  • Ethernet för support och uppgraderingar

Referens-installationer

Velox fukthaltsmätare finns installerat vid kraftvärmeverk av olika storlek och massabruk runt om i Sverige. Vi förmedlar gärna kontaktuppgifter så att användarna själva får berätta om sina erfarenheter.
